EventControllerの使い方

各状態のこと
NodeにEventClipを登録することができる

実際にEventを実行するもの

各EventNodeへの遷移をコントロールするもの

あるEventNodeから別のEventNodeに移ること

EventNodeとTransitionを含んだ一つの集まり
LayerごとにEventNodeは独立に遷移する

EventNode遷移条件

遷移の出入り口

EventControllerが持つ変数
この変数を用いてEventControllerを操作する事ができる

Int

float

bool

Trigger

EventClipとは, 実際にEventを行うコンポーネントです. ここでは, このEventClipについての説明をします.

EventClipは必ずBaseEventClipを継承しなければいけません. BaseEventClipには, Eventに関する手続き―StartEvent, OnEvent, EndEvent―が宣言されています. 必ず, 派生先でこれらの関数を定義しなければなりません.

この関数―StartEvent―はEvent開始時に一回呼び出されます. 他のEventNodeから遷移してきたとき, 遷移先のEventNodeで登録されているEventClip内のStartEventが一回実行されます. この関数にはEvent実行の際の初期設定などを行うとよいでしょう.

この関数―EndEvent―はEvent終了時に一回呼び出されます. 他のEventNodeに遷移するとき, 遷移前のEventNodeで登録されているEventClip内のEndEventが一回実行されます. この関数にはEvent終了の手続きなどを行うとよいでしょう.

この関数―OnEvent―はEvent実行中常に呼び出されます. この関数の呼び出されるタイミングはUnityのUpdate関数と同じです. この関数内に実際に実行するEventの処理を書きます.

ここではEventControllerの使用例を挙げたいと思います. 二つのイベントを作成し実際に遷移させてみましょう.

新しくGameObject’EventCtrl’を作成し, ’EventController’をAddComponent

二つのEventClipを作成します

using UnityEngine;
using System.Collections;
using System;
public class EventA : BaseEventClip
{
    public override void StartEvent()
    {
        Debug.Log("[EventA] StartEvent");
    }
    public override void EndEvent()
    {
        Debug.Log("[EventA] EndEvent");
    }
    public override void OnEvent()
    {
        Debug.Log("[EventA] OnEvent");
    }
}


using UnityEngine;
using System.Collections;
public class EventB : BaseEventClip
{
    public override void StartEvent()
    {
        Debug.Log("[EventB] StartEvent");
    }
    public override void EndEvent()
    {
        Debug.Log("[EventB] EndEvent");
    }
    public override void OnEvent()
    {
        Debug.Log("[EventB] OnEvent");
    }
}


上で作成したEventをGameObjectとしてScene上に配置します

GameObject’EventA’, ’EventB’を作成し, それぞれに上で作成したEventClip’EventA’, ’EventB’をAddComponent.

GameObject’EventCtrl’を選択し, EventControllerEditorを開きます.

Layerを追加し, 新しく作成したLayerを選択します.

デフォルトで, 新しく作成したLayer名は’BaseLayer’になります

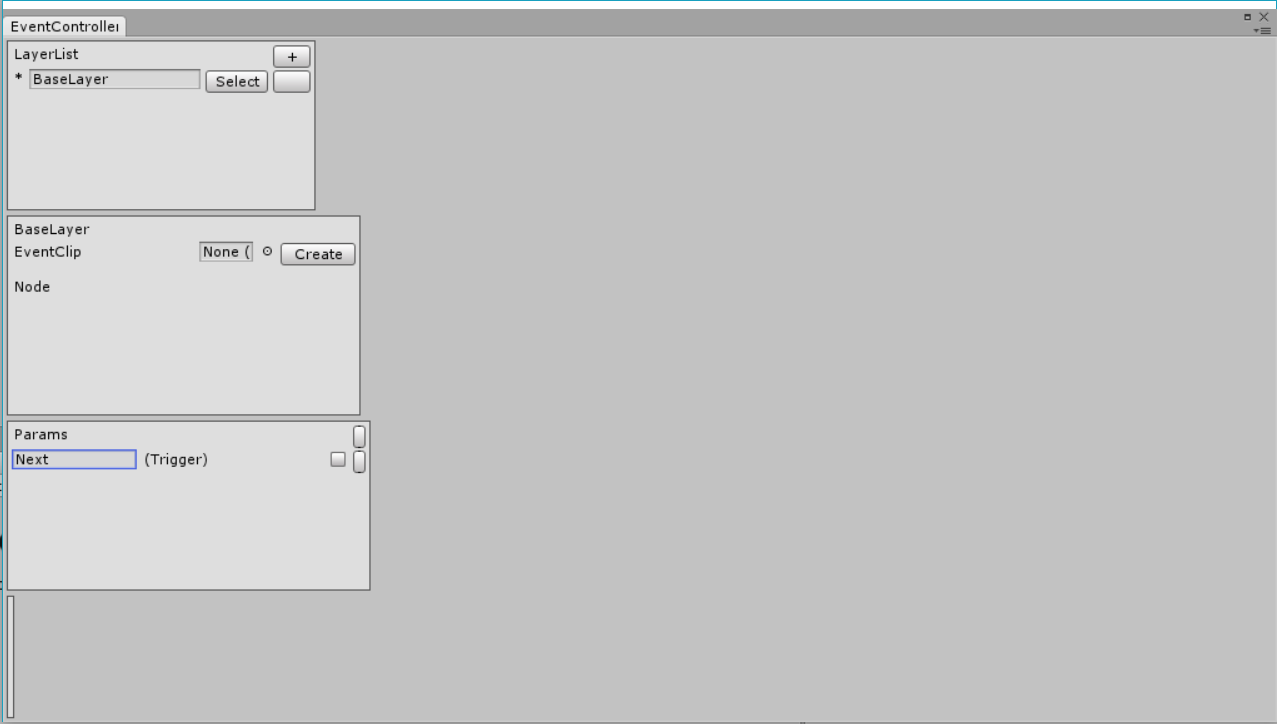

パラメータとしてTrigger を作成します

ここではトリガーの名前をNextにします

２つのEventNodeを作成します

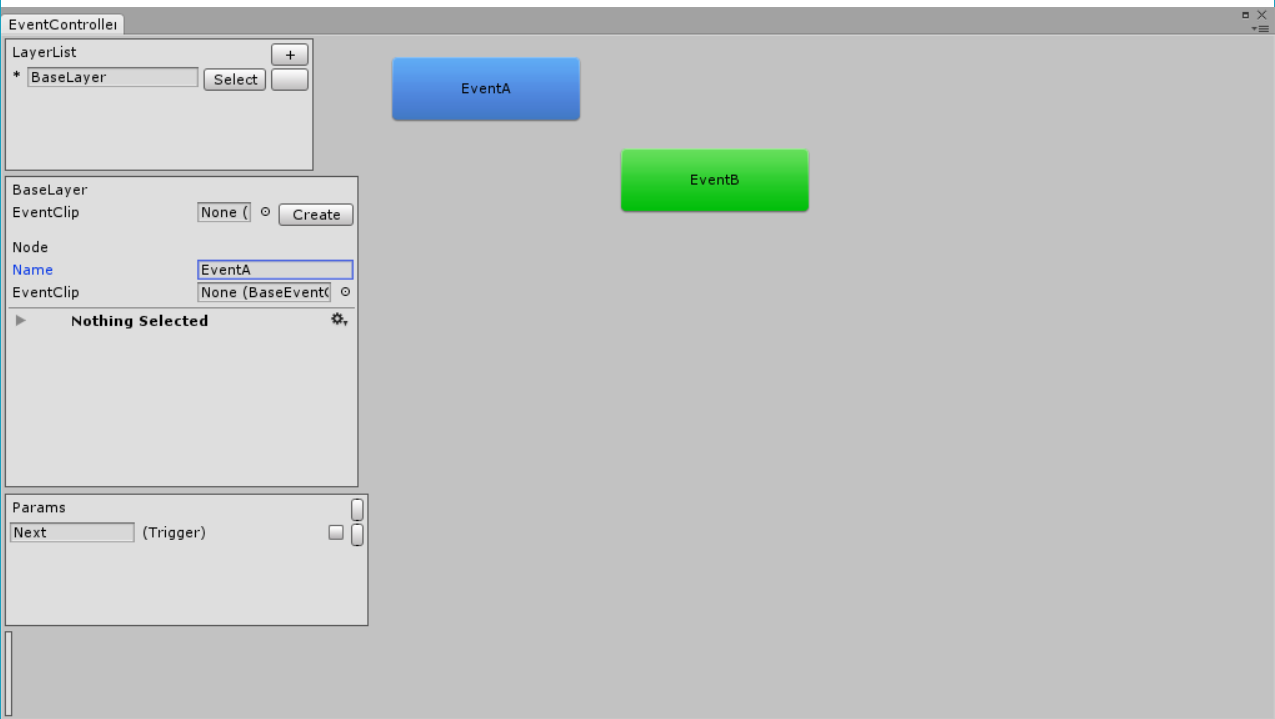

Editor 内Create ボタンを2回押すと２つのEventNodeが作成されます. 名前はEventA, EventBとします

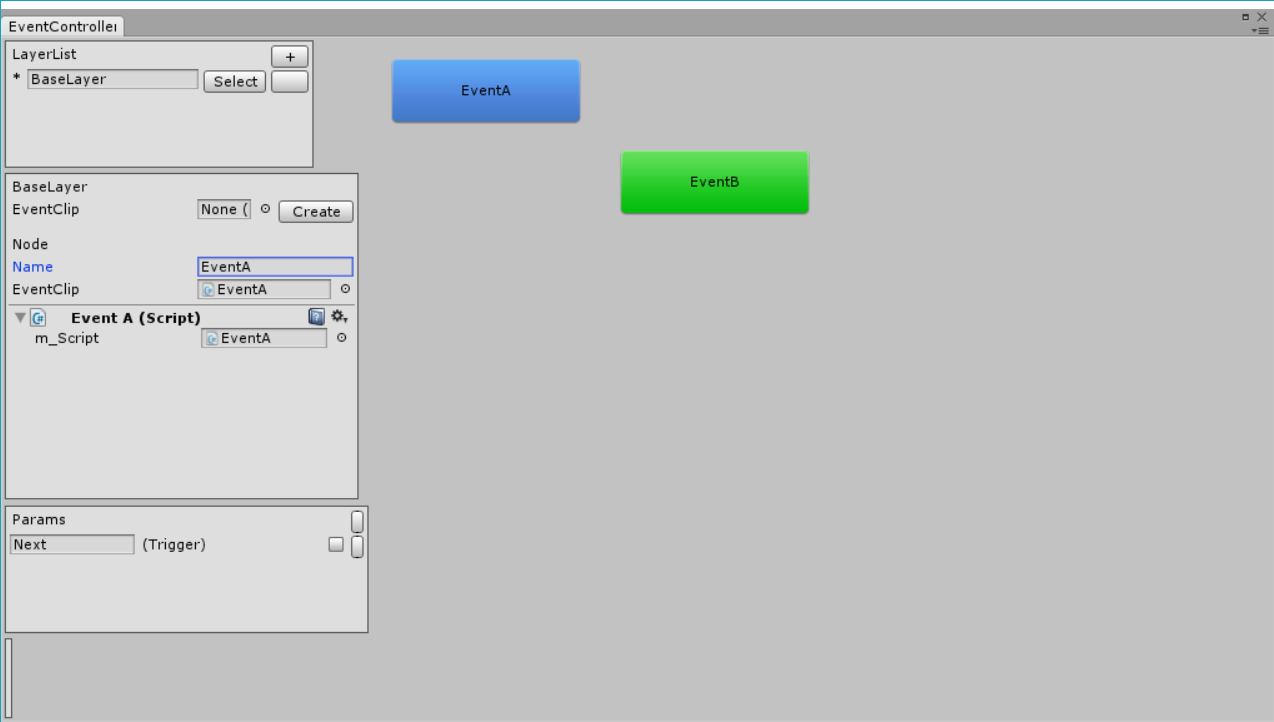

EventNode’EventA,EventB’それぞれにEventClip’EventA’ ’EventB’を登録します

EventNode’EventA’上で右クリック、’NewExit’ をクリック

EventNode’EventB’上で右クリック、 ’NewEntrance’ をクリック

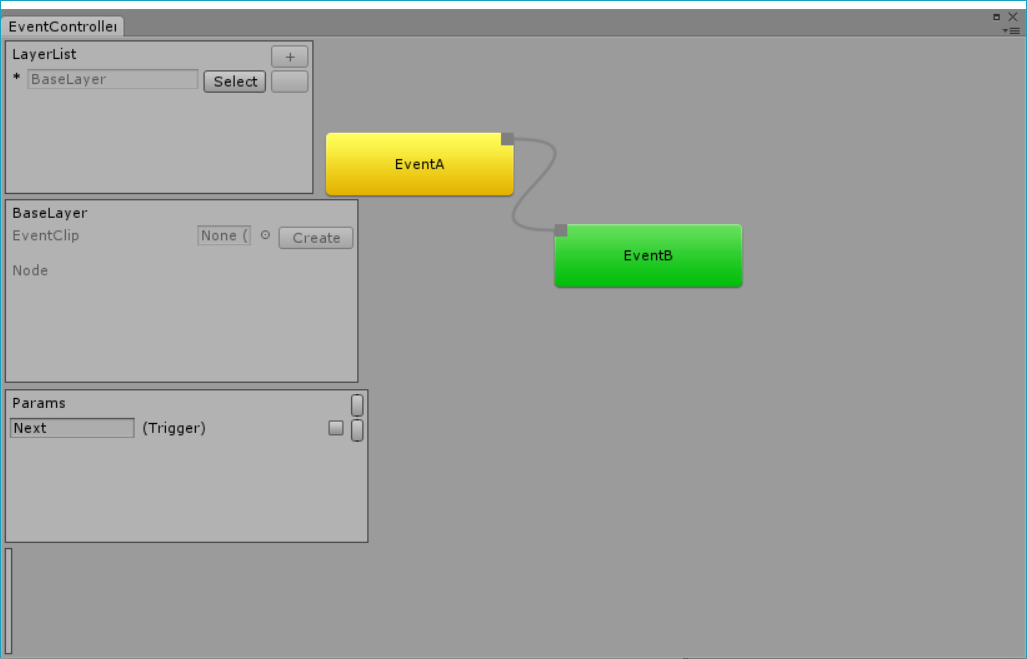

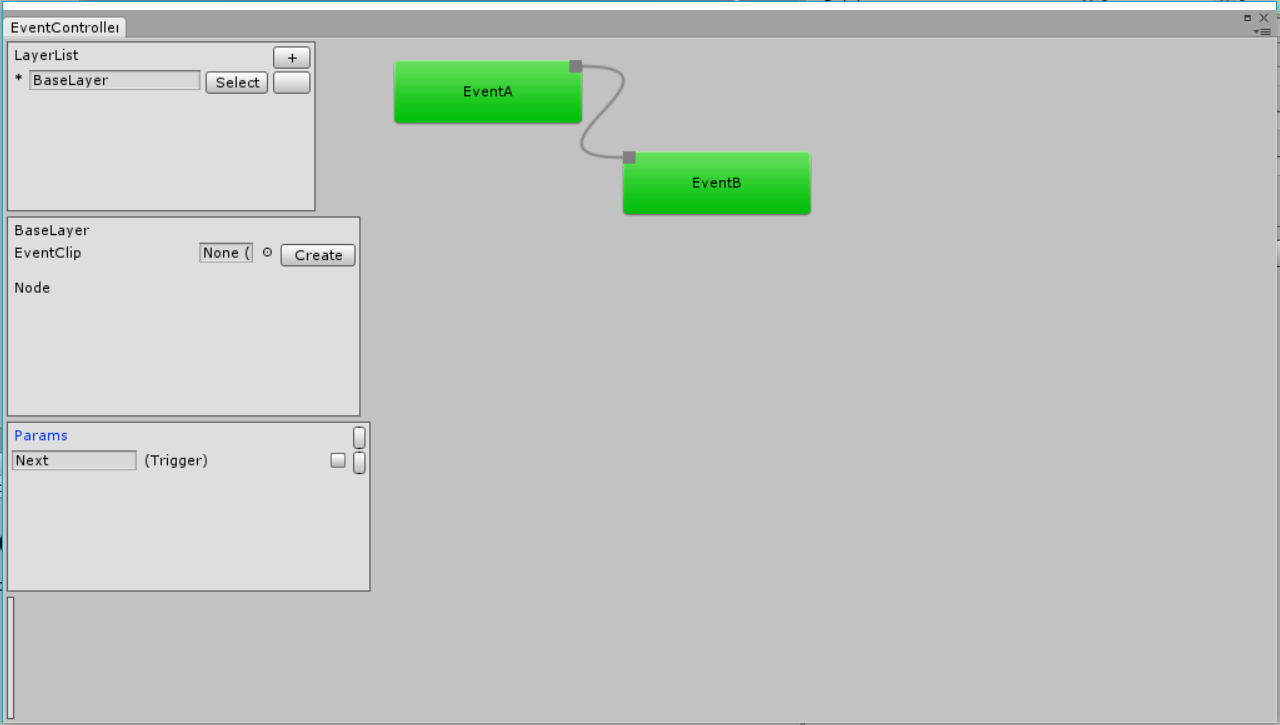

EventAとEventBを線で結ぶ

どちらかのJunction を右クリック、make transition, もう片方のJunction に線をつなぐ。
キャンセルしたい時は右クリックします。

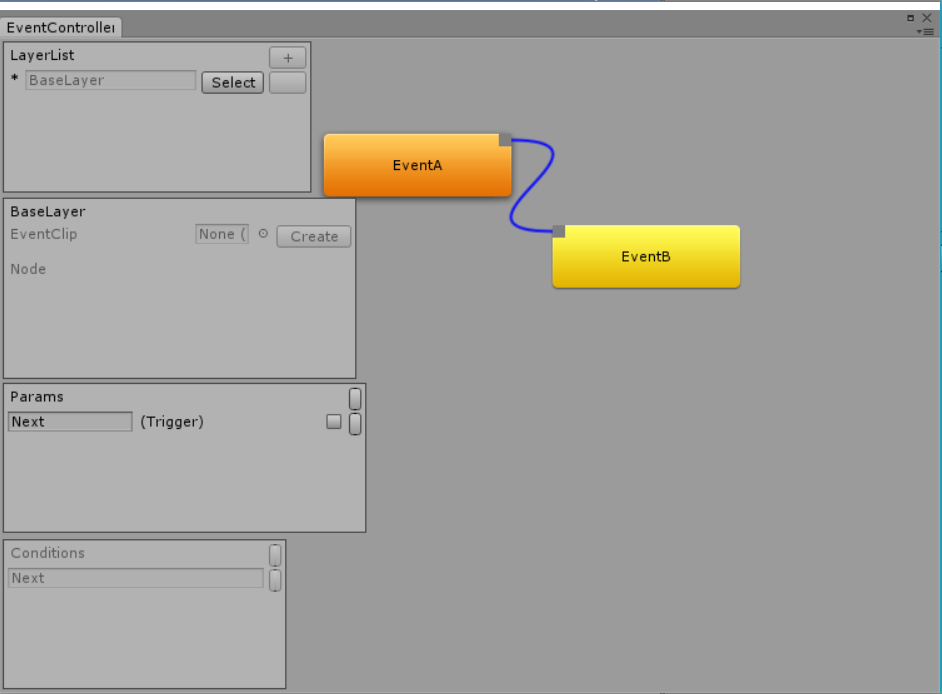

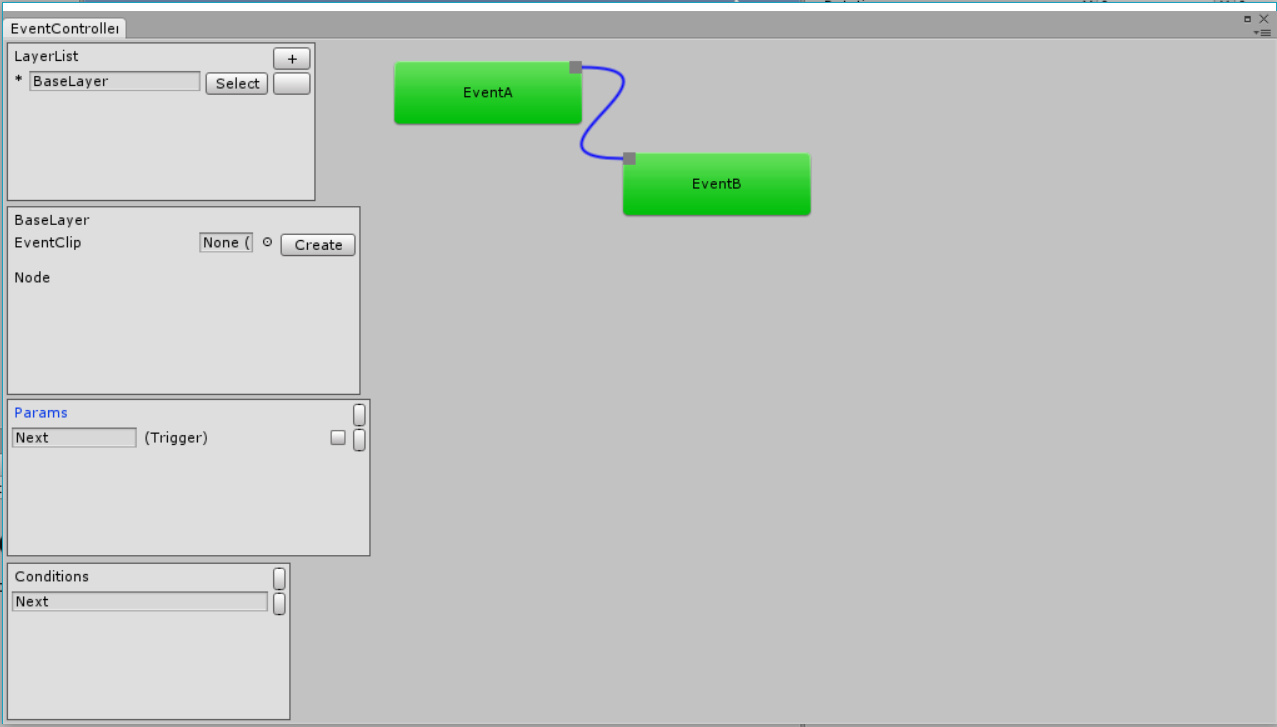

どちらかのJunction をクリックしConditions にNextを追加

これでNextというTriggerが引かれるとEvenAからEventBに遷移することになります.

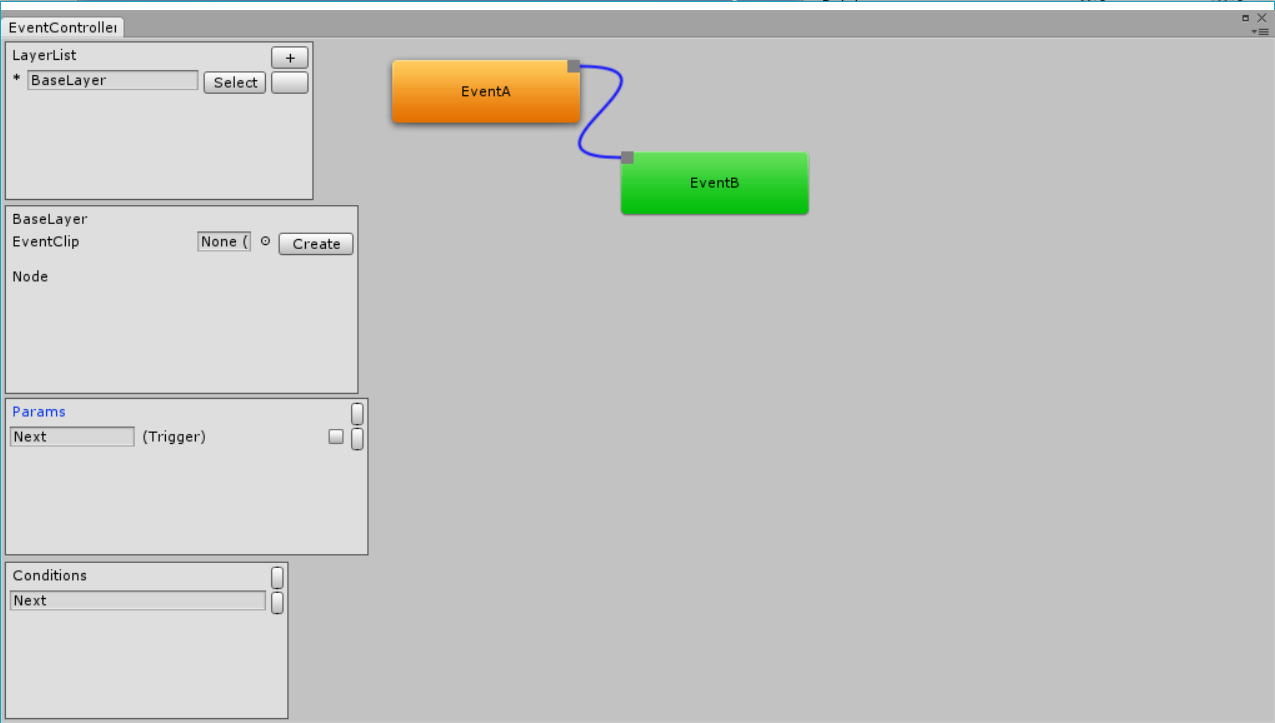

EventNode’EventA’上で右クリック、SetAsEntry をクリック

これでGame起動時にEventAから始まることになります

Gameを開始

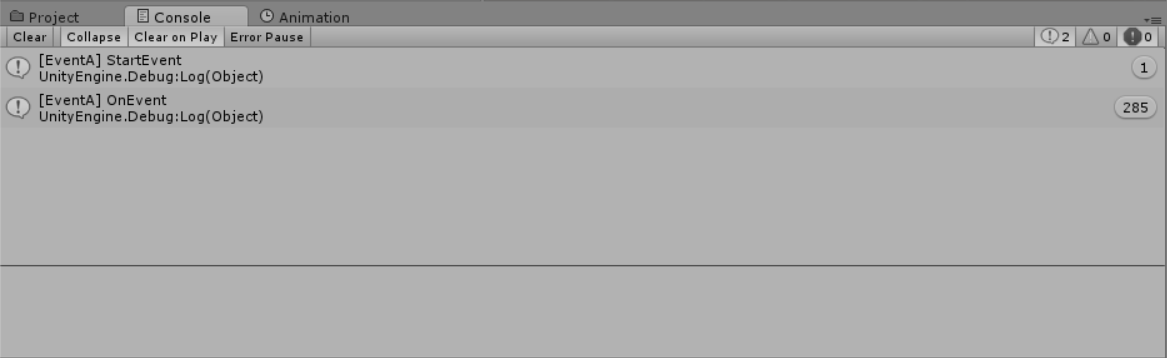

DebugLog 欄にEventAのStartEventが一回実行されそれ以降EventAのOnEventが実行されている事がわかります。

Editor上でNextをクリックしましょう

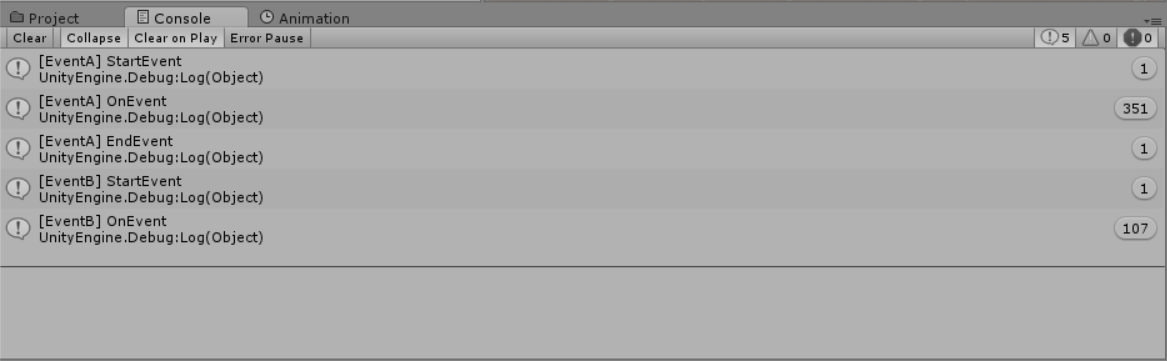

DebugLog 欄にEventAのEndEvent, EventBのStartEvent が一回実行されそれ以降EventBのOnEventが実行されている事がわかります。

各Eventの本体であるEventClipにはEvent開始と終了の手続きが設定できるため, どのようなタイミングでEventが実行されてもEventは正常に動きます. つまりCheckPointの値に従ってあるEvent―その前に複数のEventがあっても―に直接飛んでもそのEventは正常に動きます. (ただし, どのタイミングでもEventが動くようにStartEvent関数を実装する必要があります)

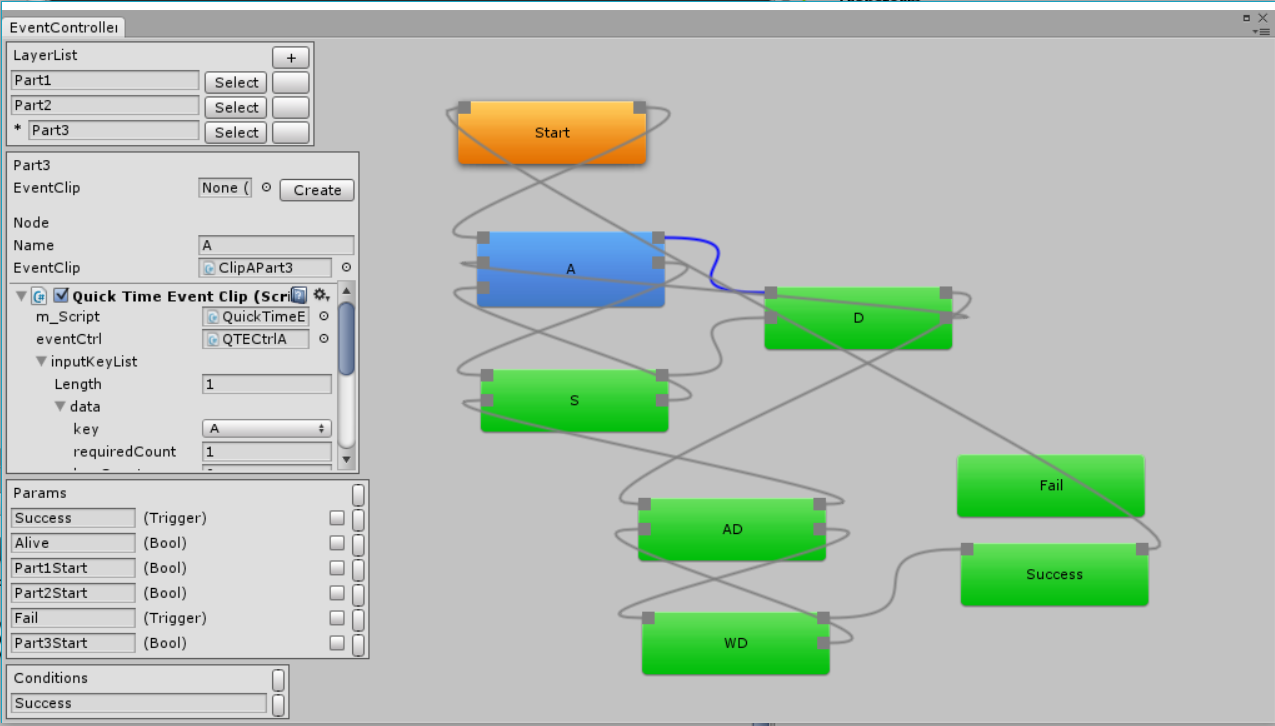

Gameによくある要素としてQuickTimeEvent―あるキーを連打してEventを達成するもの―がありますが, これもEventControllerを使えば実現可能です. キーの要求を一つのEventと考え, 成功した場合と失敗した場合のためのTriggerを作るとQuickTimeEventの大まかな仕組みを実現してしまいます.
