MediaPlayerの導入方法

公開日:
更新日:

MediaPlayerの導入方法を説明します. 説明項目は以下のとおりです.

  • ダウンロード
  • ファイルの説明
  • 音楽再生モジュールの作成
  • 再生モジュールとコントローラの接続
  • コントローラ側の準備

ダウンロード

下記からダウンロードできます.

Arduino-MediaPlayer

ファイルの説明

MediaPLayer.ino

MediaPLayer本体

WaveArduino.h

Waveファイルに対する処理を担当するヘッダファイル

MediaPlayerController.h

’MediaPlayerController’本体

MediaPlayerControllerTest.ino

’MediaPlayer’, ’MediaPlayerController’の動作を確認するプログラム

音楽再生モジュールの作成

概要

ここでは音楽再生モジュールの作成について説明します. まず, 音楽再生モジュールについての説明します. 次に, 詳しい作成方法を説明します.

音楽再生モジュールにつて

音楽再生モジュールとは, 音楽を再生する機能のみを持つモジュールです. もっと言うと, 音楽を再生する機能を持つプログラム―Arduinoではスケッチと呼ぶ―が書かれたArduinoです. このモジュールを操作する―音楽を鳴らす, 止めるなど―ために, シリアル通信を用いて命令を送信する必要があります.

各モジュールの関係
各モジュールの関係

音楽再生モジュールには二つのタイプがあります. 一つはPWM_MODE, もう一つは8bitModeです.

PWM_MODE

音を出力するときPWMで出力します. 出力するピンはDP2です. このピンに直接圧電スピーカを接続することで音が鳴ります. あまりお勧めはできませんが, 直接コイルスピーカにも接続できます.

PWM信号をアナログ波形にしたい時はLPF(ローパスフィルタ)を通すことで実現できます. 動作周波数が16Mhzの場合, LPFは次のようになります.

動作周波数16MhzのときのLPF
動作周波数16MhzのときのLPF

コンデンサC1はフィルムコンデンサ, コンデンサC2はオーディオ用アルミ電解コンデンサにするとよいでしょう.

8Mhzで動作するArduinoを使用する際, 上のLPFではPWM信号が完全にアナログ波形になりません. 周波数32khz以上のゲインを十分下げるようなLPFを別に作成する必要があります.

8BIT_MODE

DP0からDP7から音声信号を8bitで出力します. DP0の信号は音声情報の1bit目に対応します.

このモジュールが使用するピンは以下のようになっています.

8BitModeの時

ピン配置(8BitModeの時)
ピン番号 名前 機能
0 DP0 音声情報の1bit目
1 DP1 音声信号の2bit目
2 DP2 音声信号の3bit目
3 DP3 音声信号の4bit目
4 DP4 音声信号の5bit目
5 DP5 音声信号の6bit目
6 DP6 音声信号の7bit目
7 DP7 音声信号の8bit目
8 StopPin コントローラーから送られる再生停止信号を受信
9(変更可能) StatePin コントローラーに再生情報を送信
10 CS SDカードのCSピンに接続
11 MOSI SDカードのDIピンに接続
12 MISO SDカードのDOピンに接続
13 SCK SDカードのCLKピンに接続
14(変更可能) RX コントローラーのTXピンに接続
15(変更可能) TX 接続する必要はありません

PWMModeの時

ピン配置(PWMModeの時)
ピン番号 名前 機能
3 DP3 音声信号のPWM
8 StopPin コントローラーから送られる再生停止信号を受信
9(変更可能) StatePin コントローラーに再生情報を送信
10 CS SDカードのCSピンに接続
11 MOSI SDカードのDIピンに接続
12 MISO SDカードのDOピンに接続
13 SCK SDカードのCLKピンに接続
14(変更可能) RX コントローラーのTXピンに接続
15(変更可能) TX 接続する必要はありません

作成方法

周波数設定

使用するArduinoに応じてクロック周波数の設定を行ってください

ダウンロードしたファイル’MediaPLayer.ino’内の上のほうに以下のような記述があります.

                //使用するマイコンのクロック周波数に従って変更
                //#define _DEFINE_8MHz_
                #define _DEFINE_16MHz_

16MHzのArduino―ArduinoUnoは16MHzです―を使う場合は以下のように設定してください.

                //使用するマイコンのクロック周波数に従って変更
                //#define _DEFINE_8MHz_
                #define _DEFINE_16MHz_

8MHzのArduino―ArduinoUnoは16MHzです―を使う場合は以下のように設定してください.

                //使用するマイコンのクロック周波数に従って変更
                #define _DEFINE_8MHz_
                //#define _DEFINE_16MHz_

Mode設定

使用したいModeに応じて設定を行ってください.

ダウンロードしたファイル’MediaPLayer.ino’内の上のほうに以下のような記述があります.

                //音声出力モードの選択
                //PWMMode:
                //  DP3から音声信号をPWMとして出力します
                //
                //8BitMode:
                //  DP0からDP7から音声信号を8bitで出力します
                //  DP0の信号は音声情報の1bit目に対応します
                //#define _USE_PWM_MODE_
                #define _USE_8BIT_MODE_

8BitModeを使う場合は以下のように設定してください.

                //音声出力モードの選択
                //PWMMode:
                //  DP3から音声信号をPWMとして出力します
                //
                //8BitMode:
                //  DP0からDP7から音声信号を8bitで出力します
                //  DP0の信号は音声情報の1bit目に対応します
                //#define _USE_PWM_MODE_
                #define _USE_8BIT_MODE_

PWMModeを使う場合は以下のように設定してください.

                //音声出力モードの選択
                //PWMMode:
                //  DP3から音声信号をPWMとして出力します
                //
                //8BitMode:
                //  DP0からDP7から音声信号を8bitで出力します
                //  DP0の信号は音声情報の1bit目に対応します
                #define _USE_PWM_MODE_
                //#define _USE_8BIT_MODE_

Pin設定

StatePin

ダウンロードしたファイル’MediaPLayer.ino’内の上のほうに以下のような記述があります.

                    //命令送信用Arudinoと接続するpinを設定
                    //命令送信用Arudinoへ曲の再生情報を送信するときに使う
                    #define STATE_PIN_MEDIA 9

お好みで設定してください.

シリアル通信ピン

ダウンロードしたファイル’MediaPLayer.ino’内の上のほうに以下のような記述があります.

                    //シリアル通信ピン
                    #define SERIAL_PIN_RX 14
                    #define SERIAL_PIN_TX 15

お好みで設定してください.

書き込み

上の設定を終えたらいよいよ書き込みます. ArduinoIDEで書き込みましょう. 注意: 書き込むファイルは’MediaPlayer.ino’です. 同じ階層に’WaveArduino.h’が存在する必要があります.

音楽再生モジュールとの接続

概要

ここでは, 上で作成した音楽再生モジュールとコントローラを実際に接続します. まづ, コントローラについて説明します. 次に接続方法について説明します.

コントローラーとは

コントローラーとは, 音楽再生モジュールを操作するものです. コントローラーとなったArduinoは音楽の再生と停止のみの機能を持つわけではありません. 音楽の再生機能を新たに得るという意味です. 例えば, グラフィック液晶を用いてゲーム機をつくたっとします. ただし, そのゲーム機は音を鳴らすことができません. そこでこのコントローラーを導入すると, 音楽を再生する機能を得ます.

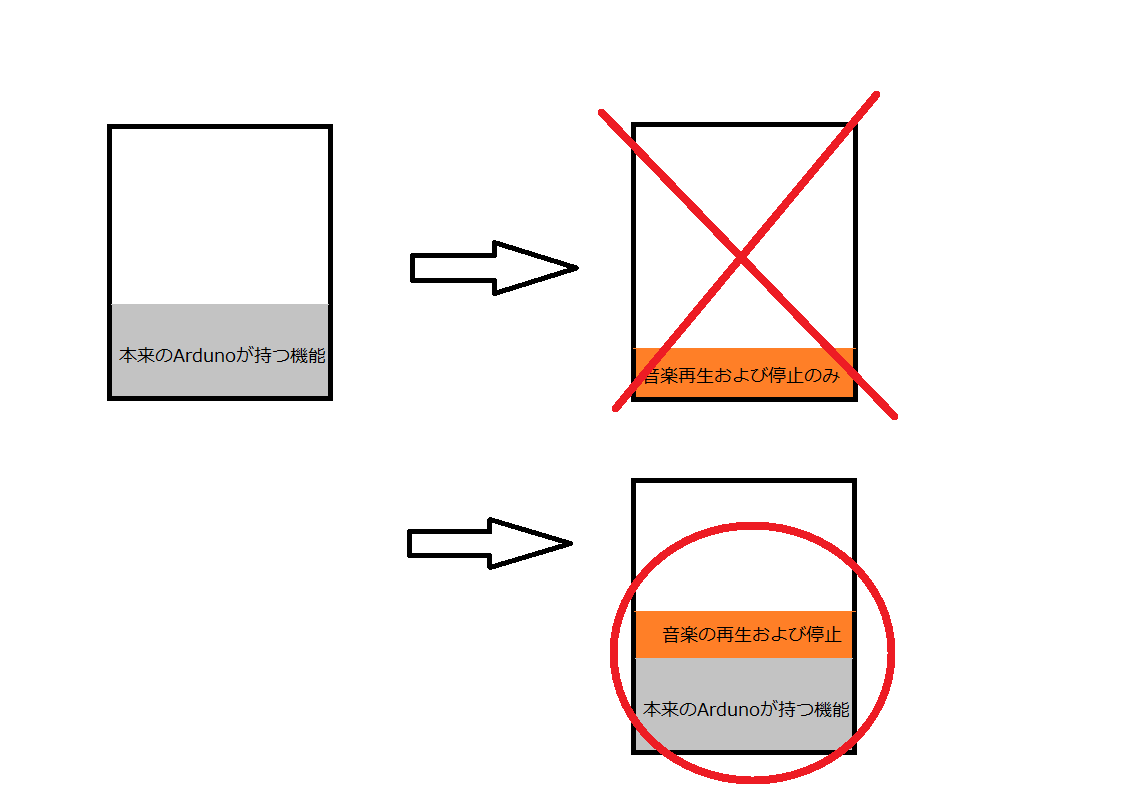

コントローラー概念図
コントローラー概念図

ピン接続

コントローラーは音楽再生モジュールと次のように接続します.

ピン接続表
ピン番号 名前 機能
任意 stopPin 音楽再生モジュールのStopPinに接続
任意 statePin 音楽再生モジュールのStatePinに接続
TX TX 音楽再生モジュールのRXピンに接続

コントローラー側の準備

新しくスケッチファイルを作る

同じ階層に’MediaPlayerController.h’をコピー&ペースト

includeおよび初期設定

MediaPlayerControllerを使用するために必ず以下をかく必要があります.

            //インクルード
            #include "MediaPlayerController.h"
            //インスタンス生成
            MediaPlayerController mediaPlayerCtrl;
            void setup() {
                //設定; DP12をstopPinに設定; DP13をstatePinに設定
                mediaPlayerCtrl.Begin(12, 13);
            }
            void loop() {
            }
