TerminalPro4ソフトウェア製作

ソフト製作全体の流れは次の通りです.

• ArduinoIDEでプログラムをかく
• コンパイル & ビルド
• Hexファイル入手
• SDカード内へHexファイルをコピー
• Boot画面でアプリケーション書き込み & 実行

Hexファイルの入手方法はSketchWriterの使い方を参照してください.

入手したHexファイルはSDカードの決められたフォルダに入れる必要があります. 詳しくは, 以下のTerminalPro4での制御流れを参照してください.

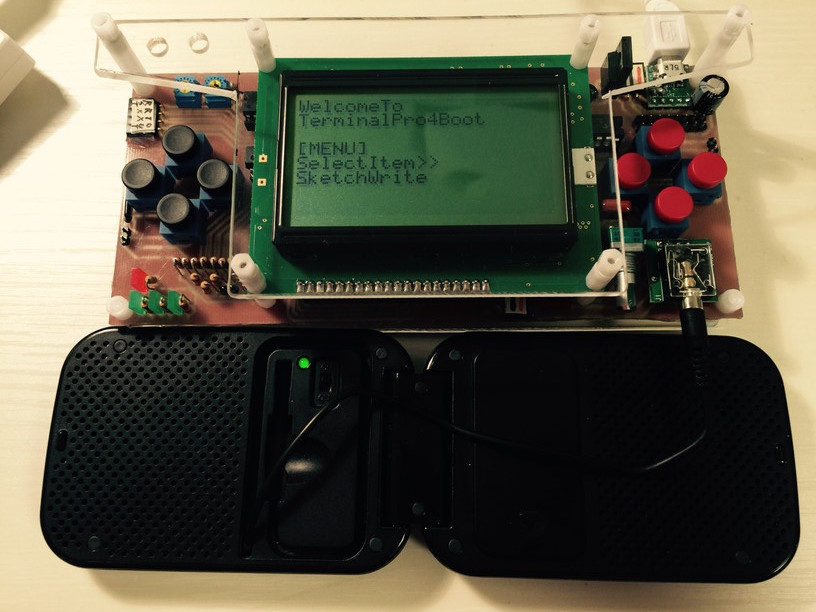

Boot画面に入るにはある条件を満たす必要があります. Boot画面への入り方は以下のTerminalPro4での制御流れを参照してください.

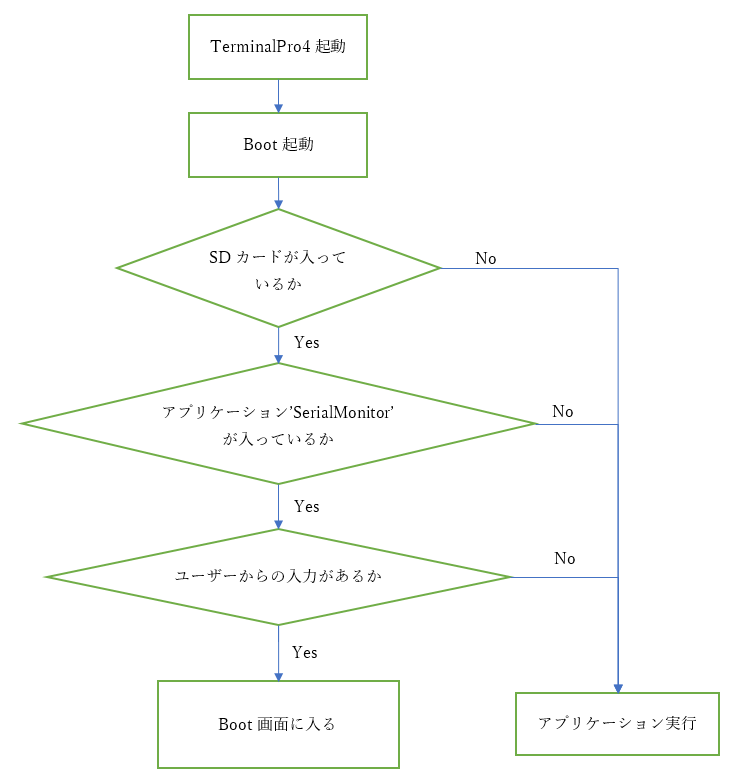

TerminalPro4に電源を入れてからメインマイコンがアプリケーションを実行するまでの流れは次のようになります.

上の図からわかるように, Boot画面に入るにはSDカードが入っていてかつアプリケーション’SerialMonitor’が入っている必要があります. SerialMonitorとはシリアル通信で受け取った文字列をグラフィック液晶に描画するものです. これによってBootはメインマイコンを使って情報を画面に描画することができます. SrialMonitorのプログラムはダウンロードページから取得したフォルダ内にあるスケッチ’Example/TerminalPro4SerialMonitor/TerminalPro4SerialMonitor.ino’です. これをビルドしHexファイルにしたものは’SD/Term4/Sketch/SerMon.hex’です. ビルド済みのSerMon.hexをそのままお使いください. ただし, SDカードの’Term4/Sketch’フォルダ内に置く必要があります(この理由は後述).

作製したアプリケーションのHexファイルはSDの’Term4/Sketch’フォルダに必ず入れてください. Bootはこのフォルダ内にHexファイルがあるかを確認します.

概要

新規にスケッチを作成

各種ヘッダファイルをコピー&ペースト

TerminalPro4CommonSetting.hをインクルード & 初期設定

            #include "TerminalPro4CommonSetting.h"

            void setup() {
                //初期設定
                SetupTerminalPro4();

            }
            void loop() {
            }

実装
